11 | Loadbalancer 实战:通过自定义负载均衡策略实现金丝雀测试

发表于 2022-05-05 | 分类于 Spring Cloud 微服务项目实战 | 0 | 阅读次数 674

转自极客时间,仅供非商业用途或交流学习使用,如有侵权请联系删除

你好,我是姚秋辰。

上一课我们学习了如何借助Nacos的服务发现机制获取可用服务节点列表,并发起远程服务调用。在服务调用的环节里,还有一处细节需要你思考一下:Nacos通过服务发现拿到了所有的可用服务节点列表,但服务请求只能发给一个节点,你知道服务调用是根据什么规则选择目标节点的吗?

“小孩子才做选择,大人全都要”,Nacos就是这个全都要的大人。服务列表都被它拿到了手里,但如果要完成一次完整的服务调用,它还需要一个小孩子帮忙做选择,这个做选择题的小孩就是客户端负载均衡组件Spring Cloud Loadbalancer,它根据负载均衡规则,从Nacos获取的服务列表中选取服务调用的目标地址。

那么,Loadbalancer背后是如何工作的呢?今天我就带你了解Spring Cloud御用负载均衡器Loadbalancer的原理。通过这节课,你可以收获以下内容。

  1. 负载均衡的作用:了解负载均衡的两大门派,它们分别是网关层负载均衡和客户端负载均衡。你还会理解客户端负载均衡在微服务架构中的优势;
  2. Loadbalancer工作原理:了解Loadbalancer如何运用@Loadbalanced注解进行加载;
  3. 自定义负载均衡策略:了解Loadbalancer的自定义扩展点,在实战项目中实现金丝雀测试。

接下来,我们先来看一下负载均衡在微服务中的作用。

为什么需要负载均衡

俗话说在生产队薅羊毛不能逮着一只羊薅,在微服务领域也是这个道理。面对一个庞大的微服务集群,如果你每次发起服务调用都只盯着那一两台服务器,在大用户访问量的情况下,这几台被薅羊毛的服务器一定会不堪重负。

因此,我们需要将访问流量分散到集群中的各个服务器上,实现雨露均沾,这就是所谓的“负载均衡技术”。

道理是这个道理,但实现起来就有两条不同的路径。负载均衡有两大门派,服务端负载均衡和客户端负载均衡。我们先来聊聊这两个不同门派的使用场景,再来看看本节课的主角Loadbalancer属于哪门哪派。

网关层负载均衡

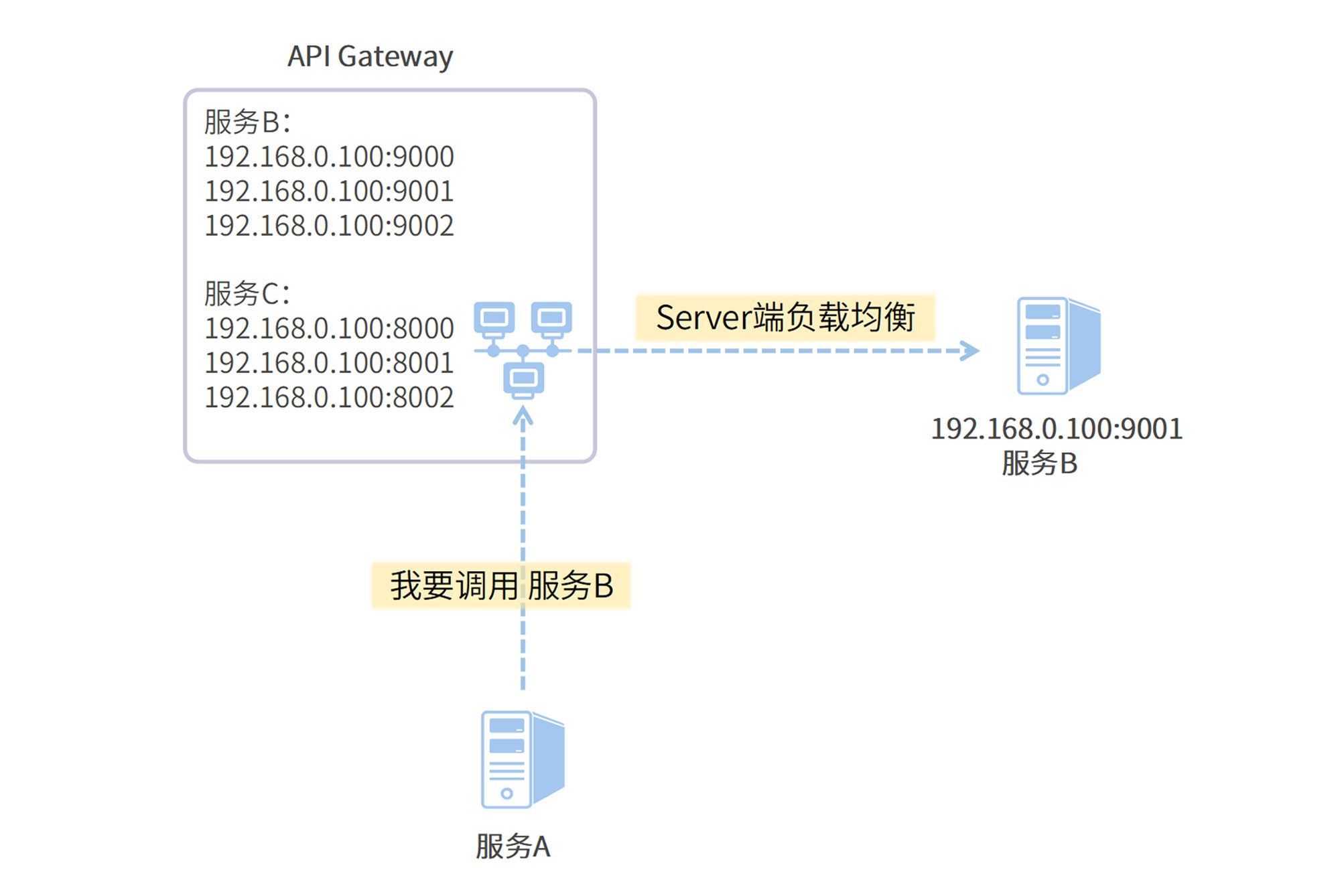

网关层负载均衡也被称为服务端负载均衡,就是在服务集群内设置一个中心化负载均衡器,比如API Gateway服务。发起服务间调用的时候,服务请求并不直接发向目标服务器,而是发给这个全局负载均衡器,它再根据配置的负载均衡策略将请求转发到目标服务。我把这个过程画成了下面这张流程图。

网关层负载均衡的应用范围非常广,它不依赖于服务发现技术,客户端并不需要拉取完整的服务列表;同时,发起服务调用的客户端也不用操心该使用什么负载均衡策略。

不过,网关层负载均衡的劣势也很明显。

  1. 网络消耗:多了一次客户端请求网关层的网络开销,在线上高并发场景下这层调用会增加10ms~20ms左右的服务响应时间。别小瞧了这十几毫秒的时间,在超高QPS的场景下,性能损耗也会被同步放大,降低系统的吞吐量;
  2. 复杂度和故障率提升:需要额外搭建内部网关组件作为负载均衡器,增加了系统复杂度,而多出来的那一次的网络调用无疑也增加了请求失败率。

Spring Cloud Loadbalancer可以很好地弥补上面的劣势,那么它是如何做到的呢?

客户端负载均衡

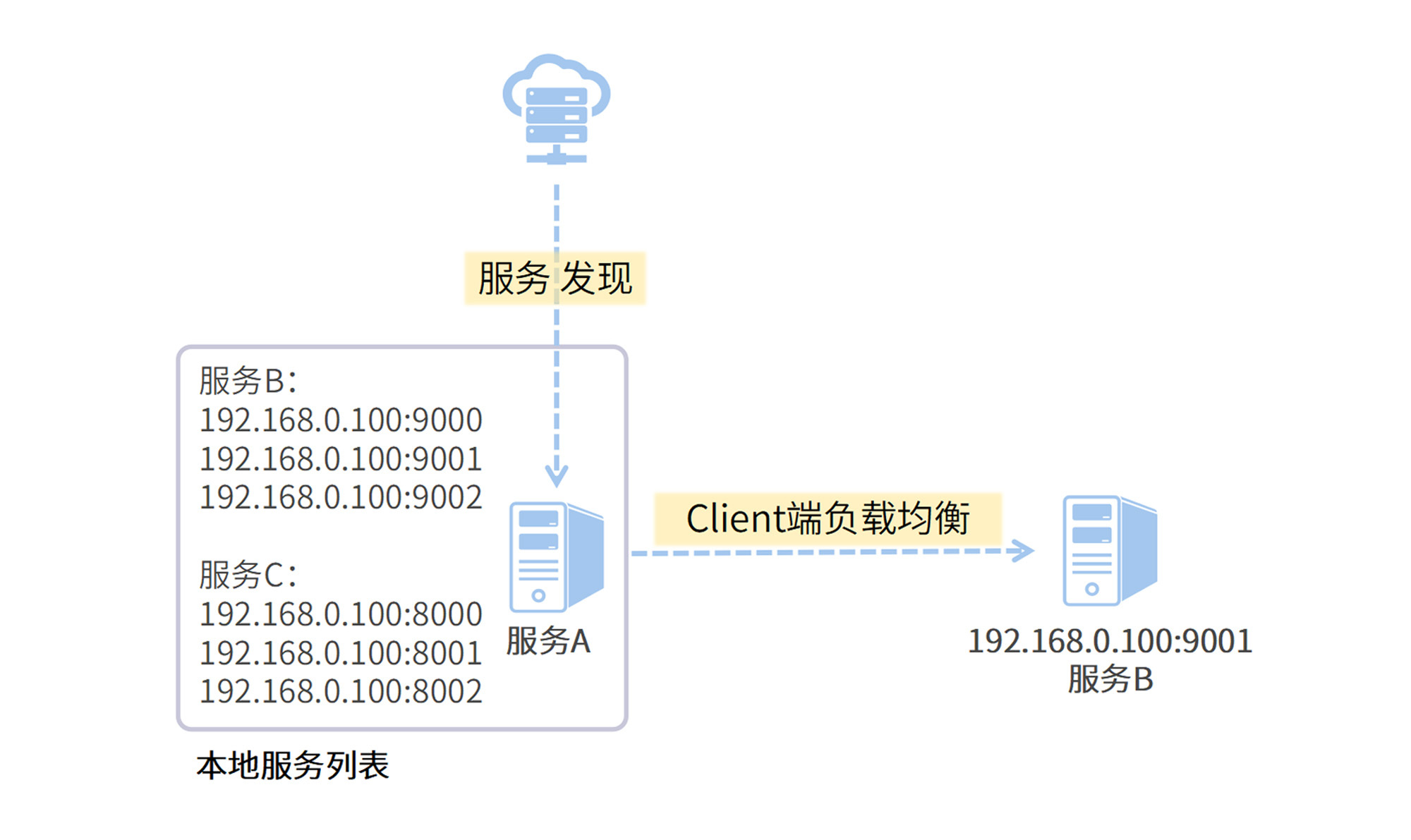

Spring Cloud Loadbalancer采用了客户端负载均衡技术,每个发起服务调用的客户端都存有完整的目标服务地址列表,根据配置的负载均衡策略,由客户端自己决定向哪台服务器发起调用。

客户端负载均衡的优势很明显。

  1. 网络开销小:由客户端直接发起点对点的服务调用,没有中间商赚差价;
  2. 配置灵活:各个客户端可以根据自己的需要灵活定制负载均衡策略。

不过呢,如果想要应用客户端负载均衡,那么还需要满足一个前置条件,发起服务调用的客户端需要获取所有目标服务的地址,这样它才能使用负载均衡规则选取要调用的服务。也就是说,客户端负载均衡技术往往需要依赖服务发现技术来获取服务列表。

所以,Nacos和Loadbalancer自然而然地走到了一起,一个通过服务发现获取服务列表,另一个使用负载均衡规则选出目标服务器。

了解了负载均衡的作用之后,我们来看看Loadbalancer的工作原理。

Loadbalancer工作原理

你一定还记得我们在Nacos实战部分使用WebClient发起服务调用的过程吧。我在coupon-customer-serv中声明WebClient的时候加了一个机关,那就是@Loadbalanced注解,这个注解就是开启负载均衡功能的玄机。

@Bean@LoadBalancedpublic WebClient.Builder register() {    return WebClient.builder();}

Loadbalancer组件通过@Loadbalanced注解对WebClient动了一番手脚,在启动过程中利用了自动装配器机制,分三步偷偷摸摸地向WebClient中塞了一个特殊的Filter(过滤器),通过过滤器实现了负载均衡功能。

Builder filter(ExchangeFilterFunction filter);

接下来,我们深入源码,看看Loadbalancer是如何通过注解将过滤器添加到WebClient对象中的,这个过程分为三步。

第一步,声明负载均衡过滤器。ReactorLoadBalancerClientAutoConfiguration是一个自动装配器类,我们在项目中引入了WebClient和ReactiveLoadBalancer类之后,自动装配流程就开始忙活起来了。在这个过程中,它会初始化一个实现了ExchangeFilterFunction的实例,在后面的步骤中,该实例将作为过滤器被注入到WebClient。

下面是自动装配器的源码。

@Configuration(proxyBeanMethods = false)// 只要Path路径上能加载到WebClient和ReactiveLoadBalancer// 则开启自动装配流程@ConditionalOnClass(WebClient.class)@ConditionalOnBean(ReactiveLoadBalancer.Factory.class)public class ReactorLoadBalancerClientAutoConfiguration {   // 如果开启了Loadbalancer重试功能(默认开启)   // 则初始化RetryableLoadBalancerExchangeFilterFunction   @ConditionalOnMissingBean   @ConditionalOnProperty(value = "spring.cloud.loadbalancer.retry.enabled", havingValue = "true")   @Bean   public RetryableLoadBalancerExchangeFilterFunction retryableLoadBalancerExchangeFilterFunction(         ReactiveLoadBalancer.Factory<ServiceInstance> loadBalancerFactory, LoadBalancerProperties properties,         LoadBalancerRetryPolicy retryPolicy) {      return new RetryableLoadBalancerExchangeFilterFunction(retryPolicy, loadBalancerFactory, properties);   }       // 如果关闭了Loadbalancer的重试功能    // 则初始化ReactorLoadBalancerExchangeFilterFunction对象    @ConditionalOnMissingBean    @ConditionalOnProperty(value = "spring.cloud.loadbalancer.retry.enabled", havingValue = "false",        matchIfMissing = true)    @Bean    public ReactorLoadBalancerExchangeFilterFunction loadBalancerExchangeFilterFunction(        ReactiveLoadBalancer.Factory<ServiceInstance> loadBalancerFactory, LoadBalancerProperties properties) {        return new ReactorLoadBalancerExchangeFilterFunction(loadBalancerFactory, properties);    }   // ...省略部分代码}

第二步,声明后置处理器。LoadBalancerBeanPostProcessorAutoConfiguration是第二个登场的自动装配器,它的主要作用是将第一步中创建的ExchangeFilterFunction拦截器实例添加到一个后置处理器(LoadBalancerWebClientBuilderBeanPostProcessor)中。

// 省略部分代码public class LoadBalancerBeanPostProcessorAutoConfiguration {   // 内部配置类   @Configuration(proxyBeanMethods = false)   @ConditionalOnBean(ReactiveLoadBalancer.Factory.class)   protected static class ReactorDeferringLoadBalancerFilterConfig {            // 将第一步中创建的ExchangeFilterFunction实例封装到另一个名为      // DeferringLoadBalancerExchangeFilterFunction的过滤器中      @Bean      @Primary      DeferringLoadBalancerExchangeFilterFunction<LoadBalancedExchangeFilterFunction> reactorDeferringLoadBalancerExchangeFilterFunction(            ObjectProvider<LoadBalancedExchangeFilterFunction> exchangeFilterFunctionProvider) {         return new DeferringLoadBalancerExchangeFilterFunction<>(exchangeFilterFunctionProvider);      }   }      // 将过滤器打包到后置处理器中   @Bean   public LoadBalancerWebClientBuilderBeanPostProcessor loadBalancerWebClientBuilderBeanPostProcessor(         DeferringLoadBalancerExchangeFilterFunction deferringExchangeFilterFunction, ApplicationContext context) {      return new LoadBalancerWebClientBuilderBeanPostProcessor(deferringExchangeFilterFunction, context);   }}

第三步,添加过滤器到WebClient。LoadBalancerWebClientBuilderBeanPostProcessor后置处理器开始发挥作用,将过滤器添加到WebClient中。注意不是所有的WebClient都会被注入过滤器,只有被@Loadbalanced注解修饰的WebClient实例才能享受这个待遇。

public class LoadBalancerWebClientBuilderBeanPostProcessor implements BeanPostProcessor {   // ... 省略部分代码      // 对过滤器动手脚   @Override   public Object postProcessBeforeInitialization(Object bean, String beanName) throws BeansException {      // 如果满足以下条件,则将过滤器添加到WebClient中      // 1) 当前Bean是WebClient.Builder实例      // 2) WebClient被@LoadBalanced注解修饰      if (bean instanceof WebClient.Builder) {         if (context.findAnnotationOnBean(beanName, LoadBalanced.class) == null) {            return bean;         }         // 添加过滤器         ((WebClient.Builder) bean).filter(exchangeFilterFunction);      }      return bean;   }}

好了,到这里Loadbalancer组件就完成了过滤器的注入。过滤器是一个搭建在WebClient和负载均衡策略之间的桥梁,在WebClient发出一个请求前,过滤器会横插一脚,召唤出负载均衡策略,决定这个请求要发配到哪一台服务器。如果你感兴趣,可以自己阅读过滤器的源码,深入了解它是如何从LoadBalancerFactory中获取到具体的负载均衡策略的。

了解了Loadbalancer的底层原理,接下来我带你深入了解Loadbalancer组件的负载均衡扩展点,看一看如何深度定制一个属于自己的负载均衡策略。

自定义负载均衡策略实现金丝雀测试

Loadbalancer提供了两种内置负载均衡策略。

  • RandomLoadBalancer:在服务列表中随机挑选一台服务器发起调用,属于拼人品系列;
  • RoundRobinLoadBalancer:通过内部保存的一个position计数器,按照次序从上到下依次调用服务,每次调用后计数器+1,属于排好队一个个来系列。

如果以上负载均衡策略无法满足你的要求,那么应该怎么实现自定义的负载均衡策略呢?

Loadbalancer提供了一个顶层的抽象接口ReactiveLoadBalancer,你可以通过继承这个接口,来实现自定义的负载均衡策略。现在我就带你沿着这个路子实现一个用于“金丝雀测试”的负载均衡策略,在动手之前,我先带你了解一下什么是“金丝雀测试”。

金丝雀测试

金丝雀测试是灰度测试的一种。

我们的线上应用平稳运行在一个集群中,当你想要上线一个涉及上下游代码改动的线上应用的时候,首先想到的是先要做一个线上测试。这个测试必须在极小规模的范围内进行,不能影响到整个集群。

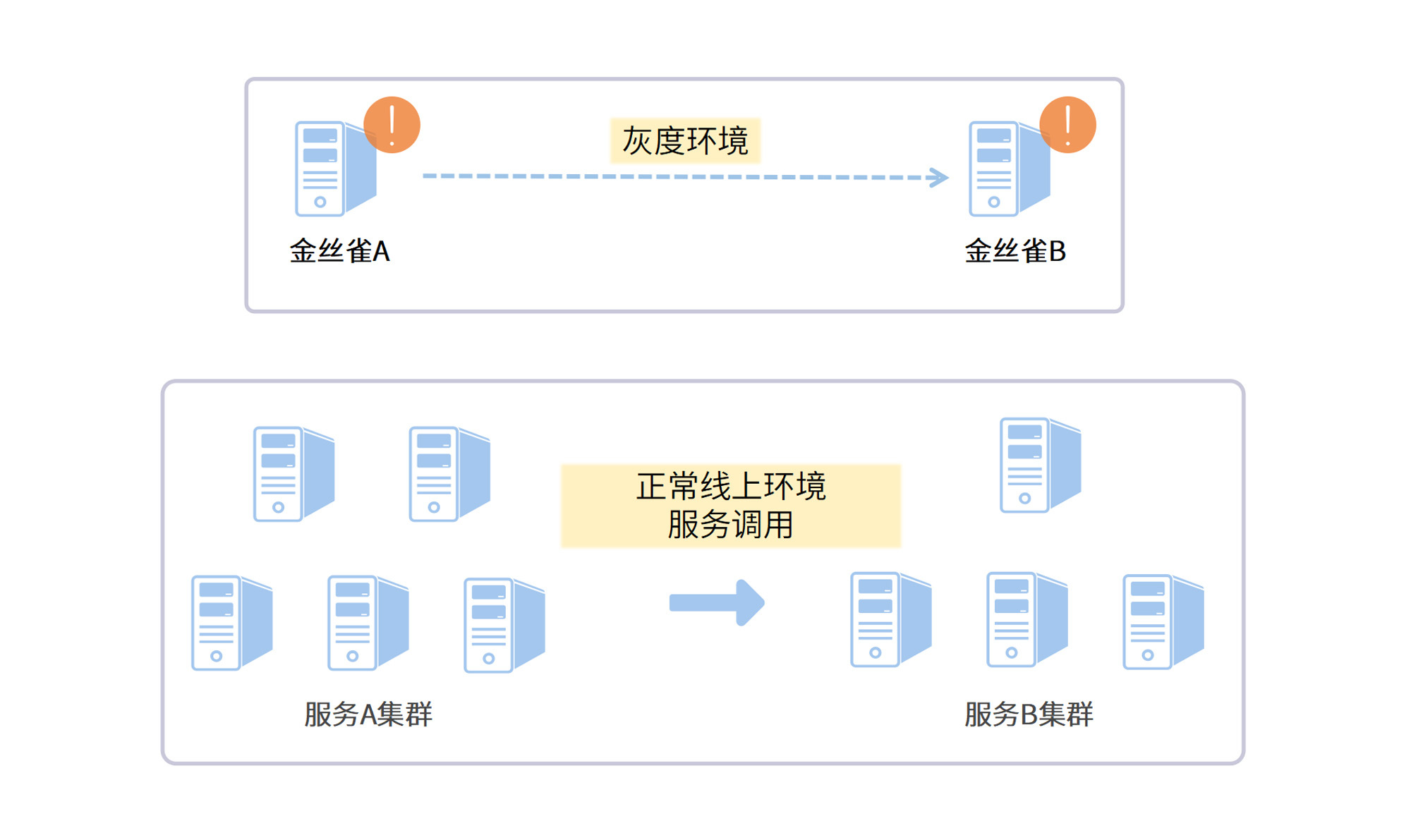

我们可以把代码改动部署到极个别的几台机器上,这几台机器就叫做“金丝雀”。只有带着“测试流量标记”的请求会被发到这几台服务器上,而正常的流量只会打到集群中的其它机器上。下面的图解释了金丝雀测试的流程。

现在你了解了金丝雀测试,接下来我们就将它应用在用户领券这个场景中。

用户领券的接口位于coupon-customer-serv子模块中,它通过负载均衡策略调用了coupon-template-serv完成了领券操作。我把负载均衡策略定义在coupon-customer-serv中,把coupon-template-serv作为金丝雀测试的目标服务,项目实战这就开始了!

首先我们需要在项目中编写自定义的负载均衡策略。

编写CanaryRule负载均衡

我在项目中创建了一个叫CanaryRule的负载均衡规则类,它继承自Loadbalancer项目的标准接口ReactorServiceInstanceLoadBalancer。

CanaryRule借助Http Header中的属性和Nacos服务节点的metadata完成测试流量的负载均衡。在这个过程里,它需要准确识别哪些请求是测试流量,并且把测试流量导向到正确的目标服务。

CanaryRule如何识别测试流量:如果WebClient发出一个请求,其Header的key-value列表中包含了特定的流量Key:traffic-version,那么这个请求就被识别为一个测试请求,只能发送到特定的金丝雀服务器上。

CanaryRule如何对测试流量做负载均衡:包含了新的代码改动的服务器就是这个金丝雀,我会在这台服务器的Nacos元数据中插入同样的流量密码:traffic-version。如果Nacos元数据中的traffic-version值与测试流量Header中的一样,那么这个Instance就是我们要找的那只金丝雀。

我们先来看看CanaryRule的源码。

// 可以将这个负载均衡策略单独拎出来,作为一个公共组件提供服务@Slf4jpublic class CanaryRule implements ReactorServiceInstanceLoadBalancer {    private ObjectProvider<ServiceInstanceListSupplier> serviceInstanceListSupplierProvider;    private String serviceId;    // 定义一个轮询策略的种子    final AtomicInteger position;        // ...省略构造器代码        // 这个服务是Loadbalancer的标准接口,也是负载均衡策略选择服务器的入口方法    @Override    public Mono<Response<ServiceInstance>> choose(Request request) {        ServiceInstanceListSupplier supplier = serviceInstanceListSupplierProvider                .getIfAvailable(NoopServiceInstanceListSupplier::new);        return supplier.get(request).next()                .map(serviceInstances -> processInstanceResponse(supplier, serviceInstances, request));    }        // 省略该方法内容,本方法主要完成了对getInstanceResponse的调用    private Response<ServiceInstance> processInstanceResponse(    }        // 根据金丝雀的规则返回目标节点    Response<ServiceInstance> getInstanceResponse(List<ServiceInstance> instances, Request request) {        // 注册中心无可用实例 返回空        if (CollectionUtils.isEmpty(instances)) {            log.warn("No instance available {}", serviceId);            return new EmptyResponse();        }        // 从WebClient请求的Header中获取特定的流量打标值        // 注意:以下代码仅适用于WebClient调用,使用RestTemplate或者Feign则需要额外适配        DefaultRequestContext context = (DefaultRequestContext) request.getContext();        RequestData requestData = (RequestData) context.getClientRequest();        HttpHeaders headers = requestData.getHeaders();        // 获取到header中的流量标记        String trafficVersion = headers.getFirst(TRAFFIC_VERSION);                // 如果没有找到打标标记,或者标记为空,则使用RoundRobin规则进行查找        if (StringUtils.isBlank(trafficVersion)) {            // 过滤掉所有金丝雀测试的节点,即Nacos Metadaba中包含流量标记的节点            // 从剩余的节点中进行RoundRobin查找            List<ServiceInstance> noneCanaryInstances = instances.stream()                    .filter(e -> !e.getMetadata().containsKey(TRAFFIC_VERSION))                    .collect(Collectors.toList());            return getRoundRobinInstance(noneCanaryInstances);        }                // 如果WelClient的Header里包含流量标记        // 循环每个Nacos服务节点,过滤出metadata值相同的instance,再使用RoundRobin查找        List<ServiceInstance> canaryInstances = instances.stream().filter(e -> {            String trafficVersionInMetadata = e.getMetadata().get(TRAFFIC_VERSION);            return StringUtils.equalsIgnoreCase(trafficVersionInMetadata, trafficVersion);        }).collect(Collectors.toList());        return getRoundRobinInstance(canaryInstances);    }        // 使用RoundRobin机制获取节点    private Response<ServiceInstance> getRoundRobinInstance(List<ServiceInstance> instances) {        // 如果没有可用节点,则返回空        if (instances.isEmpty()) {            log.warn("No servers available for service: " + serviceId);            return new EmptyResponse();        }                // 每一次计数器都自动+1,实现轮询的效果        int pos = Math.abs(this.position.incrementAndGet());        ServiceInstance instance = instances.get(pos % instances.size());        return new DefaultResponse(instance);    }}

完成了负载均衡规则的编写之后,我们还要将这个负载均衡策略配置到方法调用过程中去。

配置负载均衡策略

CanaryRule负载均衡规则位于coupon-customer-serv项目里,那么相对应的配置类也放到同一个项目中。我创建了一个名为CanaryRuleConfiguration的类,因为我不希望把这个负载均衡策略应用到全局,所以我没有为这个配置类添加@Configuration注解。

// 注意这里不要写上@Configuration注解public class CanaryRuleConfiguration {    @Bean    public ReactorLoadBalancer<ServiceInstance> reactorServiceInstanceLoadBalancer(            Environment environment,            LoadBalancerClientFactory loadBalancerClientFactory) {        String name = environment.getProperty(LoadBalancerClientFactory.PROPERTY_NAME);        // 在Spring上下文中声明了一个CanaryRule规则        return new CanaryRule(loadBalancerClientFactory.getLazyProvider(name,                ServiceInstanceListSupplier.class), name);    }}

写好配置类之后,我们需要在coupon-customer-serv的启动类上添加一个@LoadBalancerClient注解,将Configuration类和目标服务关联起来。

// 发到coupon-template-serv的调用,使用CanaryRuleConfiguration中定义的负载均衡Rule@LoadBalancerClient(value = "coupon-template-serv", configuration = CanaryRuleConfiguration.class)public class Application {   // xxx省略方法}

配置好负载均衡方案后,我们就要想办法将“测试流量标记”传入到WebClient的header里。

测试流量打标

测试流量打标的方法有很多种,比如添加一个特殊的key-value到Http header,或者塞一个值到RPC Context中。为了方便演示,我这里采用了一种更为简单的方式,直接在用户领券接口的请求参数对象RequestCoupon中添加了一个trafficVersion成员变量,用来标识测试流量。

public class RequestCoupon {  //.. 省略其他成员变量  // Loadbalancer - 用作测试流量打标  private String trafficVersion;}

同时,我对用户领券接口中调用coupon-template-serv的部分做了一个小改动。在构造WebClient对象的时候,我将RequestCoupon中的流量标记放在了WebClient请求的header中。这样一来,CanaryRule负载均衡策略就可以根据header判断当前请求是否为测试流量。

@Overridepublic Coupon requestCoupon(RequestCoupon request) {    CouponTemplateInfo templateInfo = webClientBuilder.build().get()            .uri("http://coupon-template-serv/template/getTemplate?id=" + request.getCouponTemplateId())            // 将流量标记传入WebClient请求的Header中            .header(TRAFFIC_VERSION, request.getTrafficVersion())            .retrieve()            .bodyToMono(CouponTemplateInfo.class)            .block();     // xxx 省略以下代码           }

一切配置妥当之后,我们还剩最后一步:借助Nacos元数据将coupon-template-serv标记为一只金丝雀。

添加Nacos元数据

我在本地启动了两个coupon-template-serv实例,接下来我将其中一个实例设置为金丝雀。

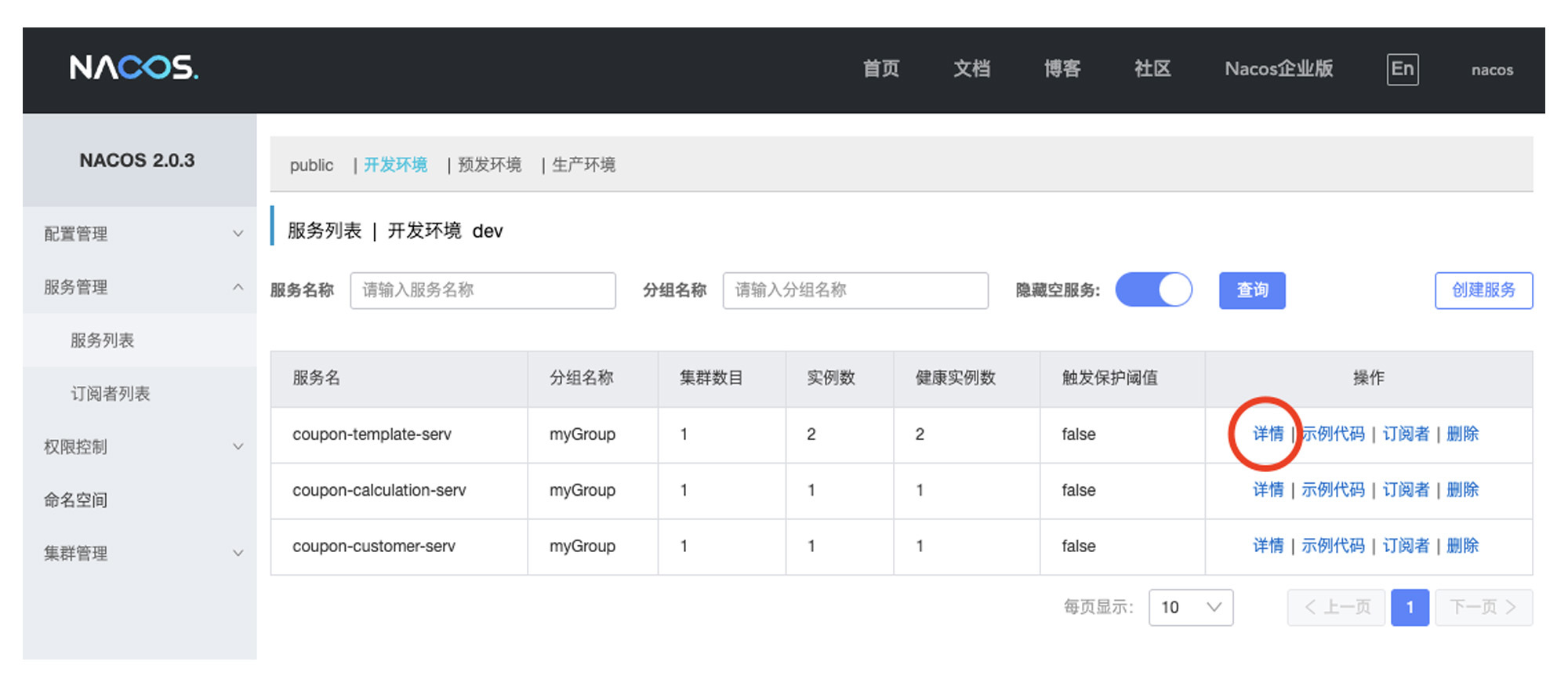

你可以打开Nacos的服务列表页面,点击coupon-template-serv服务右方的“详情”按钮,进入到服务详情页。

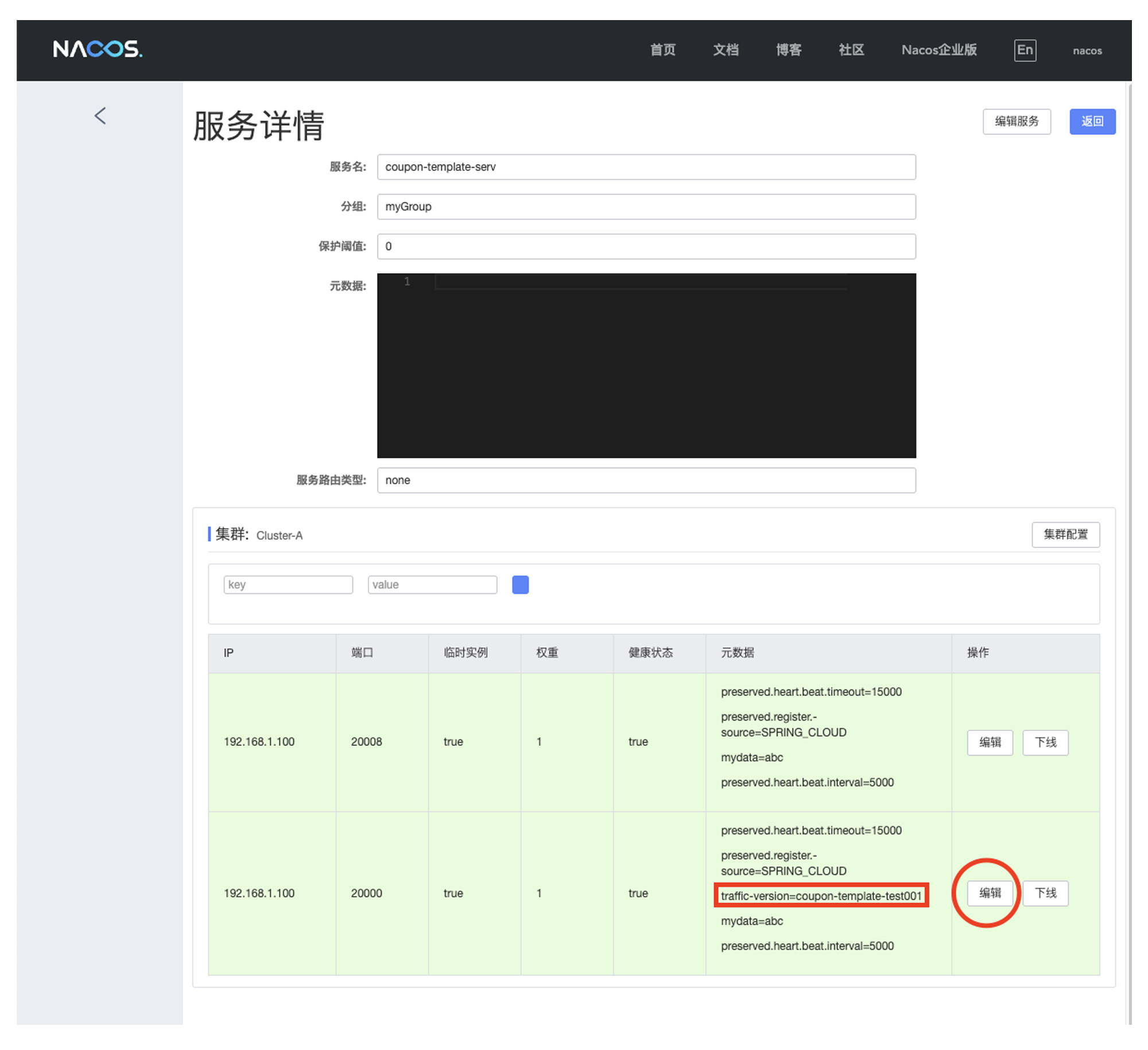

在服务详情页中,你可以看到本地启动的两个coupon-template-serv应用,然后选中其中的一个instance,点击图中的“编辑”按钮,添加一个新的变量到元数据中:traffic-version=coupon-template-test001。

好,到这里,我们的金丝雀负载均衡策略的就已经完成了。

你可以在本地启动项目并调用coupon-customer-serv的用户领券接口做测试。如果你在请求参数中指定了traffic-version=coupon-template-test001,那么这个请求将调用到金丝雀服务器;如果没有指定traffic-version,那么请求会被转发到正常的服务节点;如果你乱填了一个错误的traffic-version,那么方法会返回503-Service Unavailable的异常。

总结

现在,我们来回顾一下这节课的重点内容。今天我们了解了负载均衡技术在微服务领域的应用,深入理解了Spring Cloud Loadbalancer的底层原理和扩展点,并且通过一个“金丝雀测试”的例子,动手编写了一个自定义负载均衡策略。

这里需要注意的是,课程中编写的自定义负载均衡策略主要是针对WebClient方式的远程调用,如果你使用RestTemplate或者Feign发起调用,则需要在实现层面做一些额外的定制。希望这节课讲到的原理和方法能够起到一个授之以渔的作用,启发你向下深挖Loadbalancer如何支持其它HTTP调用方式。

我还想和你聊一聊我的一个学习心得,很多技术人员都会以为只学习工作里用到的技术就够了,其实这个想法会极大程度限制他以后的职业发展。我举个例子,负载均衡技术Loadbalancer,它并不是一个日常工作里经常用到的技术,在大公司通常这类框架层面的组件都由Framework团队封装好给到开发人员直接使用就可以了,所以你可能会认为并不需要学习。

但我的经验告诉自己,技术人员的成长来源于两个方面,一个是工作中用到的新技术和高并发挑战,另一个就是自己主动的拓展。而越到后期,你会发现第二个方向对自己的提升逐渐占据了主导地位。为什么呢?当你工作积累到一定年限之后,很容易发现工作内的业务需求已经没有太多的技术挑战,你的技术积累也足以应付每天的工作。这时候如果没有自己由内向外的主动拓展,你很容易就陷入了一个原地踏步的境地。

所以,希望你不要在技术学习上给自己设界,多去了解更多技术框架的全貌,积累到一定程度之后,这些努力都会在未来某一个时刻给你回报。

思考题

你能设计一个自定义负载均衡策略,实现集群优先的负载均衡吗?即优先调用同一个Cluster的服务器,如果同一个Cluster中没有可用服务,再调用其他Cluster的服务。

实现这个功能并不难,但是需要你仔细阅读Nacos和Loadbalancer的源码,找到获取当前服务和远程服务的Cluster Name的方法。

当然了,方法有很多,还要看你能否找到一个简单优雅的方式实现这个需求。如果你能够完成这个小挑战,那你的源码阅读能力一定是相当不错的,在评论区说出你的奇思妙想吧!

好啦,这节课就结束啦。欢迎你把这节课分享给更多对Spring Cloud感兴趣的朋友。我是姚秋辰,我们下节课再见!
